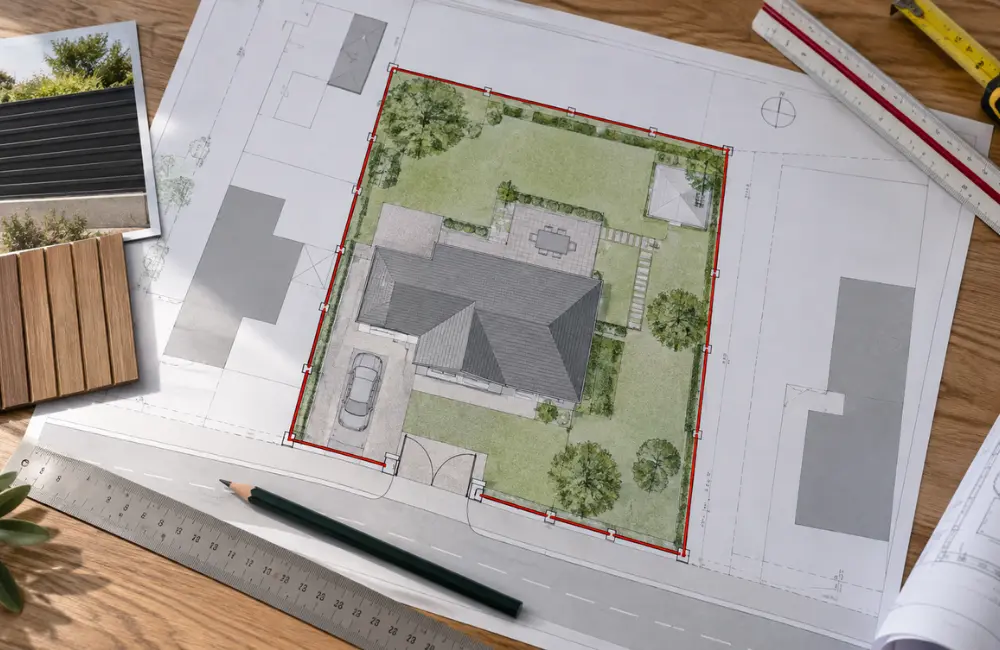

Dessiner une clôture sur un plan ne demande pas de maîtriser un symbole technique particulier. Pour une déclaration préalable de travaux, votre dessin doit avant tout montrer clairement l’emplacement de la clôture sur la parcelle, son tracé, sa longueur, sa hauteur et son aspect futur. Vous pouvez matérialiser son implantation par un trait bien visible sur le plan de terrain, accompagné de cotes et d’annotations précises : l’objectif est que le service d’urbanisme puisse identifier votre projet sans ambiguïté.
Sur quel plan dessiner une clôture ?
Pour représenter une clôture avec suffisamment de précision, le plan de masse est généralement le document le plus adapté. Il montre la parcelle vue du dessus et permet de situer le projet par rapport à la maison, à la rue et aux limites du terrain.
Votre plan peut faire apparaître :
- les limites de la parcelle ;
- les bâtiments existants ;
- la rue ou la voie d’accès ;
- les clôtures déjà présentes ;
- la clôture projetée ;
- le portail et le portillon ;
- les principales dimensions.
Pour un dossier d’urbanisme, certaines communes demandent un plan coté et réalisé à une échelle identifiable. Vérifiez toutefois la liste exacte des pièces réclamées pour votre déclaration préalable : selon la nature du projet, tous les documents ne sont pas systématiquement exigés.
Le plan de situation ne remplace pas le plan de masse
Le plan de situation localise votre propriété à l’échelle de la commune ou du quartier. Il donne donc une vision trop large pour montrer précisément le parcours d’une clôture.
| Document | Ce qu’il permet de montrer |
|---|---|
| Plan de situation | L’emplacement du terrain dans la commune |
| Plan de masse | Le tracé de la clôture sur la parcelle |
| Vue de face ou élévation | L’apparence et la hauteur de la clôture |
| Coupe | Les différences de niveau et la relation avec le terrain |
| Photos ou insertion | L’intégration du projet dans son environnement |
Associer le plan de masse à une vue de face cotée rend généralement le dossier bien plus lisible, surtout lorsqu’il existe un mur bahut, des panneaux, un portail ou plusieurs hauteurs.
Comment dessiner la clôture sur le plan de masse ?
Vous pouvez partir d’un plan existant de votre propriété ou utiliser le plan cadastral comme fond de travail. L’objectif n’est pas de produire un dessin d’architecte, mais une représentation suffisamment précise pour identifier immédiatement la clôture prévue.
Choisir une échelle lisible
Votre parcelle doit tenir sur une feuille tout en laissant suffisamment de place pour les annotations.
Pour une maison individuelle, vous pouvez par exemple travailler au :
- 1/200, où 1 cm représente 2 m ;
- 1/250, où 1 cm représente 2,5 m ;
- 1/500, où 1 cm représente 5 m.
Une grande parcelle pourra nécessiter une échelle plus petite. À l’inverse, un terrain compact gagne souvent à être représenté au 1/200 afin de faire apparaître facilement les portails, les différents tronçons et les cotes.
L’échelle choisie doit simplement être indiquée sur le document.
Différencier clairement la clôture projetée
Une ligne cadastrale et une clôture ne doivent pas pouvoir être confondues. Faites donc ressortir votre projet avec un graphisme spécifique.
Vous pouvez par exemple utiliser un trait épais et ajouter une légende :
- trait noir fin : éléments existants ;
- trait rouge épais : clôture projetée ;
- trait interrompu : portail ou portillon.
Si vous imprimez le plan, un tracé réalisé au feutre ou au surligneur peut également convenir, tant qu’il reste propre et parfaitement identifiable après numérisation.
Séparer les différents tronçons
Lorsque la clôture longe plusieurs côtés de la propriété, ne vous contentez pas d’indiquer une longueur totale.
Vous pouvez identifier chaque portion :
A — Côté rue : 18 m, mur bahut et panneaux, H = 1,60 m
B — Limite latérale : 24 m, grillage rigide, H = 1,80 m
C — Fond de parcelle : 15 m, grillage souple, H = 1,50 m
Cette méthode devient particulièrement pratique lorsque les matériaux ou les hauteurs changent selon les limites du terrain.
Quelles informations inscrire sur le plan ?
Un simple trait permet de localiser la clôture, mais il renseigne peu sur le projet lui-même. Quelques annotations bien placées évitent alors de multiplier les documents ou les explications.
Les dimensions
Indiquez d’abord la longueur des différents tronçons ainsi que leur hauteur.
Par exemple :
Clôture A : L = 17,80 m — H = 1,60 m
Lorsque la hauteur change en cours de parcours, séparez les sections concernées et cotez-les individuellement.
Le type de clôture et les matériaux
Employez une description suffisamment précise pour identifier la construction prévue :
- grillage rigide ;
- grillage souple ;
- panneaux en bois ;
- panneaux en aluminium ;
- barreaudage métallique ;
- mur maçonné ;
- mur bahut surmonté d’un grillage ;
- haie accompagnée d’un grillage.
Vous pouvez ensuite préciser la composition : poteaux métalliques et panneaux grillagés, mur enduit et lames verticales en aluminium, par exemple.
Les couleurs
Si votre clôture comporte une finition colorée, mentionnez-la directement sur le document.
Quelques exemples :
Panneaux aluminium : RAL 7016
Mur : enduit beige ton pierre
Cette précision est particulièrement utile lorsque le règlement local impose une palette ou limite certaines teintes.
Le portail et le portillon
Le portail fait partie du projet de clôture et mérite une représentation distincte.
Vous pouvez indiquer :
- son emplacement ;
- sa largeur ;
- sa hauteur ;
- la présence d’un portillon ;
- son type d’ouverture lorsque cette information apporte quelque chose au dossier.
Un portail de 3,50 m peut ainsi être représenté par une interruption clairement cotée dans le tracé de la clôture.
Ajouter une vue de face de la clôture
Le plan de masse répond principalement à une question : où sera placée la clôture ? Une vue de face permet de montrer son apparence réelle.
Elle devient particulièrement pertinente avec une clôture composée de plusieurs éléments. Pour un mur bahut surmonté de panneaux, vous pouvez par exemple représenter :
┌──────────────────────────────┐
│ panneaux aluminium │ 1,20 m
│ │
└──────────────────────────────┘
│ mur bahut │ 0,40 m
└──────────────────────────────┘
sol
Hauteur totale : 1,60 m
Ajoutez juste à côté les indications utiles :
Mur bahut : 0,40 m
Panneaux : 1,20 m
Hauteur totale : 1,60 m
Teinte : gris anthracite RAL 7016
Vous obtenez ainsi une représentation rapide à lire, sans avoir besoin de réaliser un dessin très détaillé.
Comment représenter une clôture sur un terrain en pente ?
Une clôture implantée sur une pente mérite souvent une vue en coupe ou une élévation. La vue du dessus ne permet pas de montrer correctement la manière dont elle accompagne les différences de niveau.
Deux configurations sont fréquentes.
Une clôture qui suit directement la pente
Le haut de la clôture suit l’inclinaison générale du terrain. La hauteur doit alors être indiquée par rapport au niveau du sol.
Cette solution peut notamment se rencontrer avec certains grillages ou clôtures spécialement adaptées aux terrains inclinés.
Une clôture en redans
Avec une pose en redans, les panneaux restent horizontaux et descendent par paliers au fur et à mesure de la pente.
Le dessin doit alors faire apparaître :
- les différents niveaux du terrain ;
- les changements de hauteur ;
- les paliers successifs ;
- la hauteur des panneaux par rapport au sol.
Si votre projet prévoit également un terrassement ou une modification du profil naturel du terrain, cette coupe prend encore davantage d’intérêt dans le dossier.
Où placer le trait de clôture par rapport à la limite de propriété ?
Sur un plan imprimé, quelques centimètres sur le terrain peuvent correspondre à une fraction de millimètre. Il est donc préférable d’ajouter une mention écrite plutôt que de compter uniquement sur le positionnement graphique du trait.
Vous pouvez noter :
« Clôture projetée en limite de propriété »
ou :
« Clôture projetée implantée à l’intérieur de la parcelle »
Le plan cadastral ne constitue toutefois pas un plan de bornage. Il peut servir de fond pour dessiner votre projet, mais il ne suffit pas à déterminer avec une précision juridique la séparation entre deux propriétés.
En cas d’incertitude sur la limite avec un voisin, reportez-vous à un plan de bornage existant. Si aucun document fiable n’existe et que l’emplacement de la clôture prête à discussion, l’intervention d’un géomètre-expert permet de déterminer la limite avant la réalisation des travaux.
Exemple d’un plan de clôture correctement renseigné
Prenons une parcelle dont la façade sur rue mesure 20 mètres et comporte un portail coulissant de 3,50 mètres.
Le dessin pourrait être organisé ainsi :
MAISON
┌───────────────┐
│ │
│ │
└───────────────┘
Limite de parcelle
────────────────────────────────────
██████████ ████ ██████████
Clôture Portail Clôture
7,50 m 3,50 m 9,00 m
══════════════════════════════════════
RUE
Sous le schéma, vous pouvez ajouter :
Clôture projetée : panneaux aluminium sur mur bahut
Hauteur totale : 1,60 m
Mur bahut : 0,40 m
Panneaux : 1,20 m
Couleur : RAL 7016
Longueur totale de la façade : 20 m
Portail coulissant : largeur 3,50 m — hauteur 1,60 m
Ajoutez ensuite une vue de face sur la même feuille ou sur un document séparé. Le service instructeur dispose alors à la fois de l’emplacement, des dimensions et de l’apparence de la clôture.
Faut-il utiliser les symboles du plan cadastral ?
Les plans cadastraux utilisent des conventions graphiques spécifiques pour distinguer notamment les murs, les haies et certaines clôtures existantes.
Vous n’avez toutefois pas besoin de reproduire ces symboles pour dessiner votre future clôture. Dans un dossier de travaux, la lisibilité prime sur la reproduction des conventions cadastrales.
Un tracé identifiable, une couleur ou un type de ligne spécifique et une petite légende suffisent généralement à lever toute ambiguïté.
Vous pouvez donc rester sur un système très simple :
- ligne fine : limite cadastrale ;
- ligne épaisse : clôture projetée ;
- ouverture dans la ligne : portail ;
- lettre A, B ou C : identification d’un tronçon ;
- annotation : hauteur, matériau et couleur.
Vérifier les règles du PLU avant de finaliser le dessin
Un plan parfaitement dessiné ne sera pas très utile si la clôture représentée ne respecte pas les règles applicables à votre terrain. Consultez donc le PLU ou le PLUi avant d’arrêter les dimensions et l’apparence du projet.
Selon la commune et la zone, la réglementation peut notamment encadrer :
- la hauteur totale de la clôture ;
- la hauteur d’un mur bahut ;
- les matériaux autorisés ;
- les couleurs ;
- le caractère plein ou ajouré ;
- la clôture donnant sur la rue ;
- les clôtures séparant deux propriétés ;
- les plantations et les haies ;
- l’aspect ou la hauteur du portail ;
- certaines implantations à proximité d’une voie.
Vérifiez également si votre projet est soumis à déclaration préalable. Cette formalité n’est pas systématique pour toutes les clôtures en France : elle dépend notamment de la localisation du terrain, de certaines protections particulières et des décisions prises localement par la commune ou l’intercommunalité.
Une fois ces règles vérifiées, vous pouvez reporter directement sur votre dessin les caractéristiques retenues. Votre plan devient alors à la fois un document de localisation et une description synthétique du projet.
